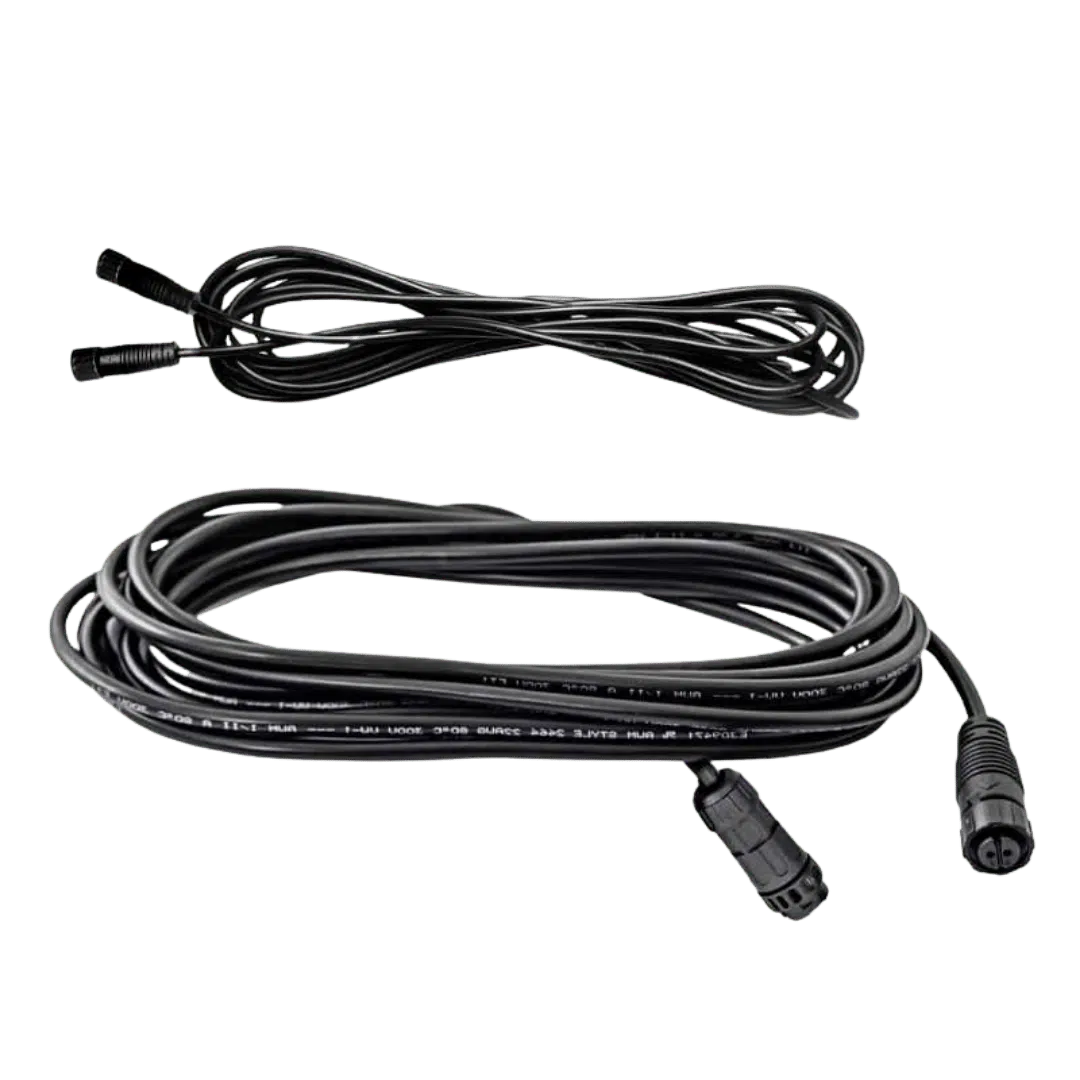

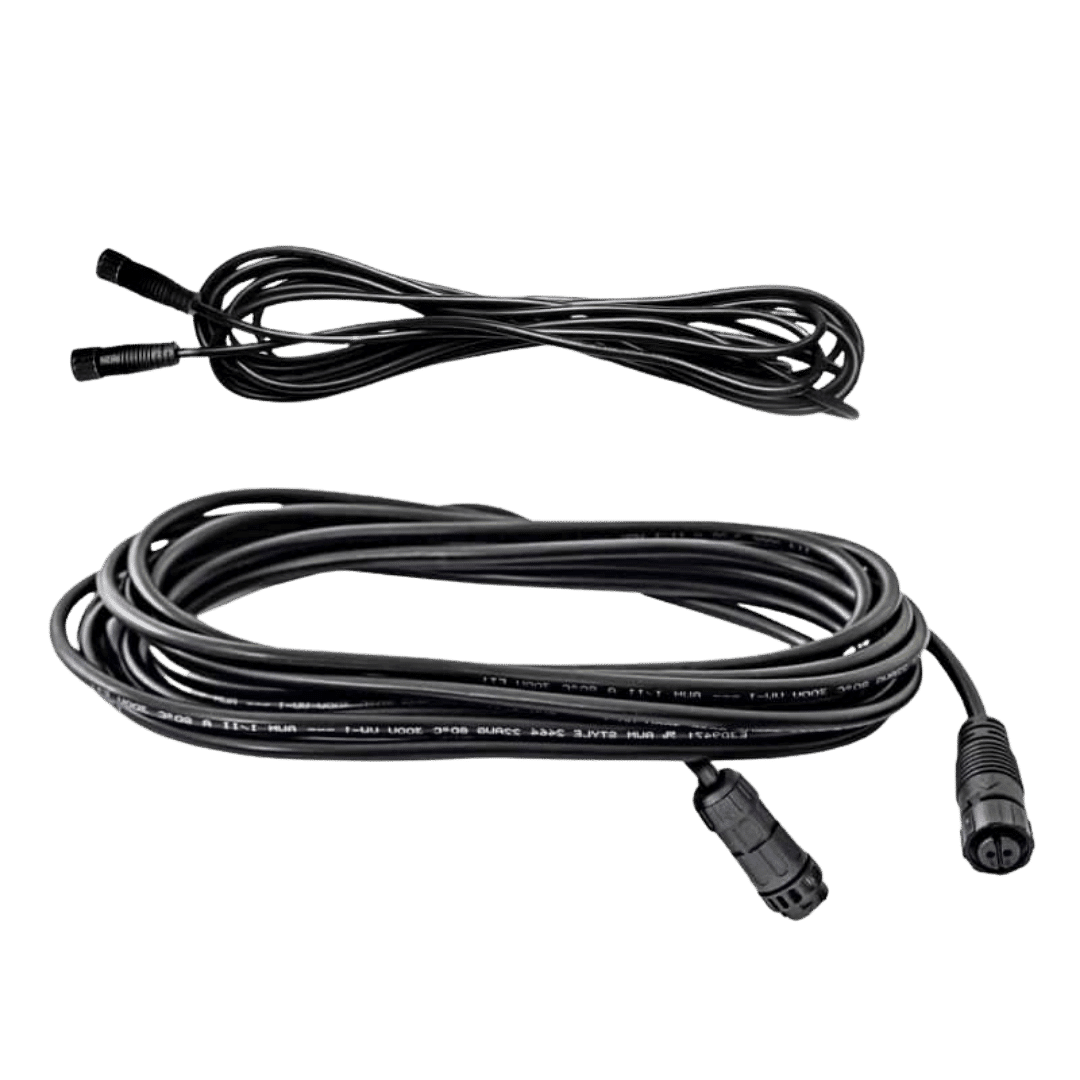

Stabil seriekobling af Lumatek LED – hurtig og sikker

LUMM0015 er udviklet til at forbinde flere Lumatek controllable LED-armaturer i serie, så du kan styre dem samlet
via controller eller master-armatur. Kablet leverer et stabilt, præcist signal uden interferens, og de
selvlåsende M12-stik gør installationen enkel, sikker og tæt (IP65).

Sådan bruges kablet (trin for trin)

1. Sluk strømmen til armaturer/controller før montage.
2. På første armatur: Sæt M12 han-stik i udgangen “Signal Out”.
3. På næste armatur: Sæt M12 hun-stik i indgangen “Signal In”.
4. Skru/lås M12-ringene let fast (self-locking) til du føler modstand; undgå at overstramme.
5. Gentag til alle armaturer i rækken, og tilslut controlleren (fx Lumatek Control Panel Plus).
6. Tænd for strømmen, og synkronisér indstillinger (dæmpning, kanaler, timer osv.).

Typiske setups

• 2 lamper: Controller (ud) → Armatur 1 (Signal In), Armatur 1 (Signal Out) → Armatur 2 (Signal In).
• Flere lamper: Fortsæt fra Signal Out til næste Signal In med ét kabel pr. ekstra armatur.
• Zone-styring: Brug flere rækker (daisy-chains) for A/B-zoner, hver med sit første armatur fra controlleren.

Best practice

• Hold signal-kabler adskilt fra stærkstrøm hvor muligt.
• Udnyt IP65-tætheden – men undgå direkte højtryk og stående vand på stik.
• Ved store rum: kombiner 5 m kabler med kabelstyring for pæn installation og god serviceadgang.
